Descripción

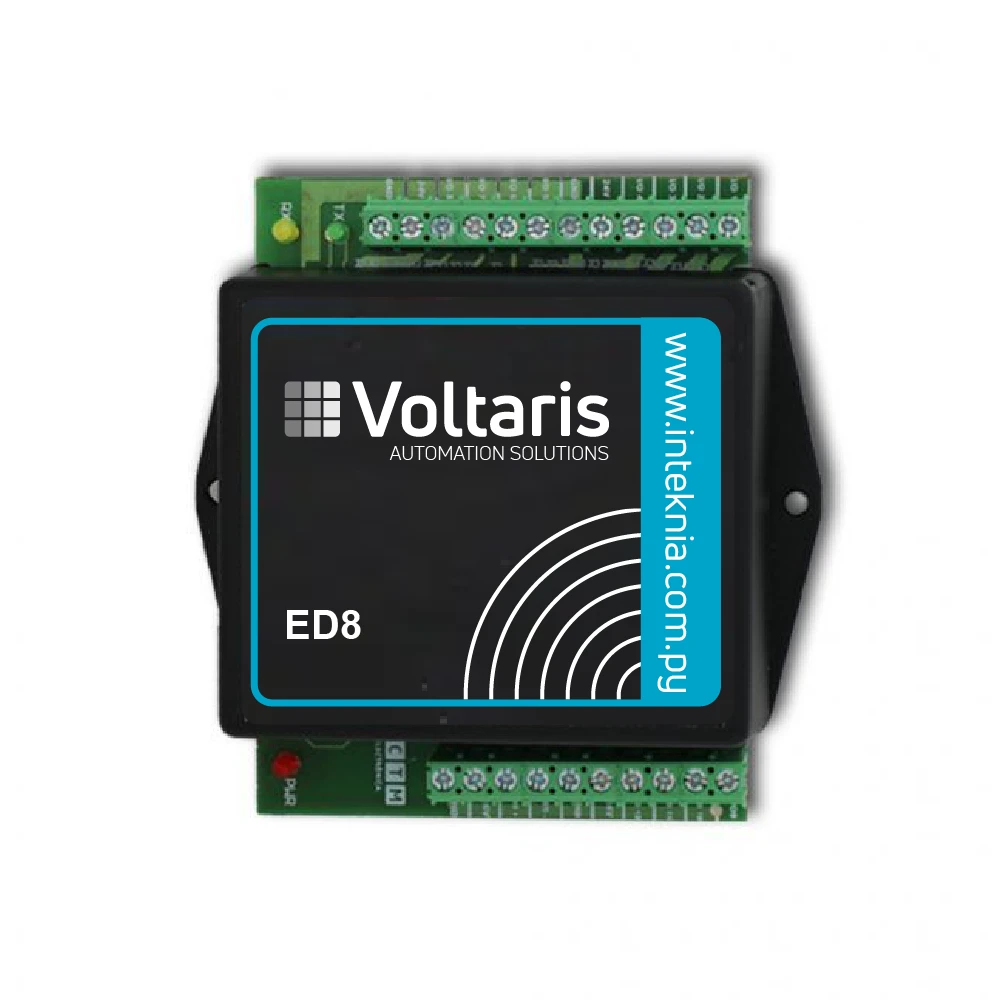

El ED8 es un módulo de 8 entradas digitales optoaisladas, diseñado para la captura y transmisión de eventos de contacto provenientes de sensores, pulsadores, relés y sistemas de alarma. Su comunicación se realiza a través de RS485, permitiendo la integración en redes de control remoto o sistemas de monitoreo.
El equipo opera en dos modos configurables:
- Telecomandos: Transmite automáticamente los cambios en sus entradas a dispositivos remotos, asegurando una comunicación asincrónica en tiempo real.
- Modbus: Funciona como esclavo en una red, respondiendo a consultas de una unidad central mediante el protocolo Modbus.
El ED8 permite la conexión de hasta 10 módulos en paralelo, incluyendo otros ED8 y módulos de salida SD8, formando redes escalables de comunicación. Cada entrada puede enviar su estado a hasta 3 equipos remotos distintos, con retransmisión automática en caso de pérdida de comunicación. Además, incorpora un sistema de sincronización para mantener actualizados los dispositivos vinculados y detectar fallas en la transmisión.
El equipo cuenta con una salida de alarma de desincronismo, indicadores LED de estado, y configuración por dipswitch. Su alimentación es de 10 a 30VCC, con una entrada de sincronización manual y soporte para repetidores de señal, ampliando el alcance en redes de telecomando.
El ED8 es una solución adaptable para automatización industrial, monitoreo remoto y aplicaciones donde se requiera transportar señales de contacto sin necesidad de cableado directo.
