Descripción

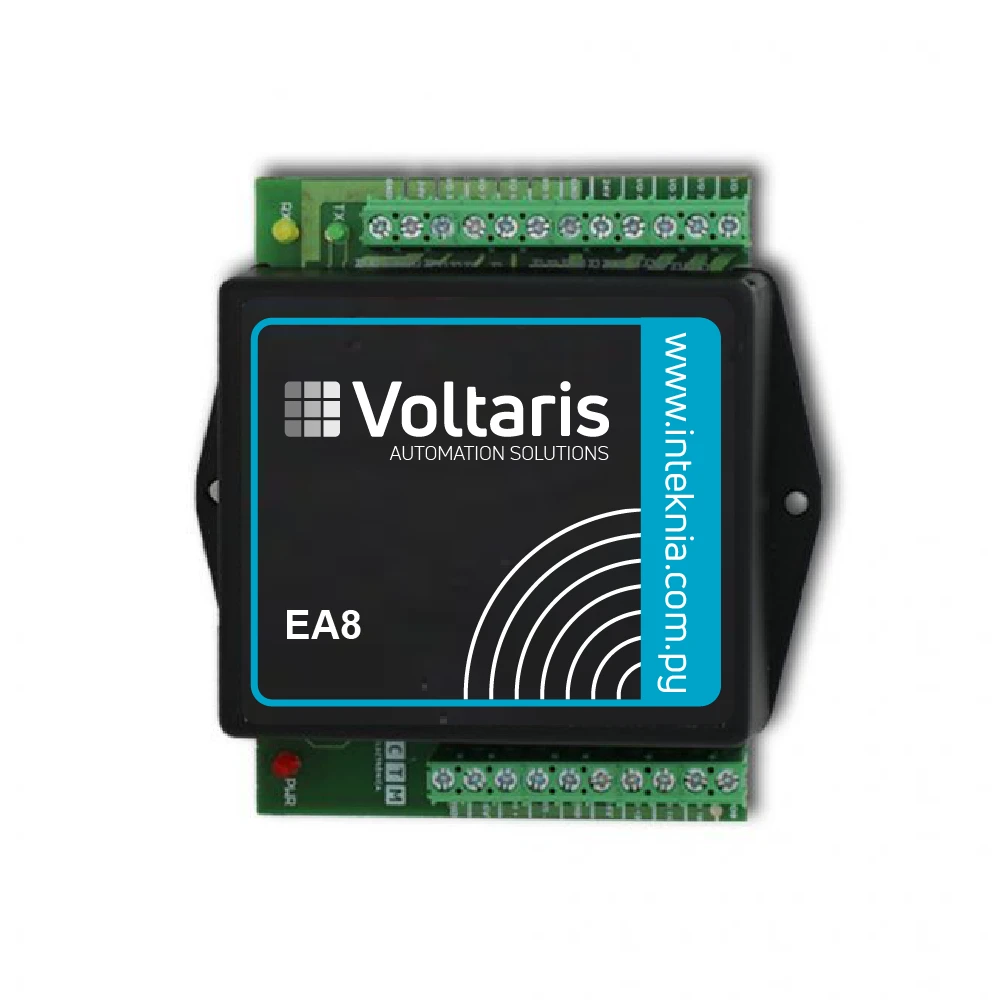

El EA8 es un módulo de adquisición de datos diseñado para la lectura de hasta 8 señales analógicas de 4-20mA, con salida de comunicación a través de RS485 bajo protocolo Modbus RTU. Es ideal para integrar sensores de nivel, presión, caudal, temperatura y otras variables industriales dentro de sistemas de control automatizados.
Cada entrada analógica se digitaliza con una resolución de 10 bits, y su valor puede ser consultado mediante registros Modbus desde cualquier dispositivo maestro, como un PLC o HMI. Además, el equipo permite registrar el valor de cada canal tanto en tiempo real como a través de un comando de sincronización que congela las lecturas para ser consultadas posteriormente.
El EA8 puede formar parte de una red de hasta 10 dispositivos en paralelo, incluyendo otros módulos como ED8 (entradas digitales) u SD8 (salidas digitales). Su dirección Modbus es configurable, al igual que la velocidad de comunicación, con soporte desde 1200 hasta 115200 bps.
Dispone de una salida de error de comunicación (5V @10mA) que se activa cuando se supera el tiempo configurado de watchdog sin recibir consulta del maestro. Además, incluye una salida auxiliar de 5V/100mA para alimentar sensores de 3 hilos.
El equipo opera con alimentación de 10 a 30VCC, y permite cablear sensores de 2 o 3 hilos, adaptándose a distintas configuraciones de campo. Su diseño compacto y robusto lo hace adecuado para entornos industriales exigentes.
